Materi Arduino

  A.    Pengertian Arduino

Arduino adalah pengendali mikro single-board yang bersifat open-source, diturunkan dari Wiring platform, dirancang untuk memudahkan penggunaan elektronik dalam berbagai bidang. Hardwarenya memiliki prosesor Atmel AVR dan softwarenya memiliki bahasa pemrograman sendiri.Tim pengembang Arduino adalah Massimo Banzi, David Cuartielles,Tom Igoe, Gianluca Martino, David Mellis, dan Nicholas Zambetti. Mikrokontroler diprogram menggunakan bahasa pemrograman arduino yang memiliki kemiripan syntax dengan bahasa pemrograman C. Karena sifatnya yang terbuka maka siapa saja dapat mengunduh skema hardware arduino dan membangunnya.Arduino menggunakan keluarga mikrokontroler ATMega yang dirilis oleh Atmel sebagai basis, namun ada individu/perusahaan yang membuat clone arduino dengan menggunakan mikrokontroler lain dan tetap kompatibel dengan arduino pada level hardware. Untuk fleksibilitas, program dimasukkan melalui bootloader meskipun ada opsi untuk membypass bootloader dan menggunakan downloader untuk memprogram mikrokontroler secara langsung melalui port ISP.                                                                      B.     Jenis jenis ARDUINO

1)      Arduino Uno. Jenis yang ini adalah yang paling banyak digunakan. Terutama untuk pemula sangat disarankan untuk menggunakan Arduino Uno. Dan banyak sekali referensi yang membahas Arduino Uno. Versi yang terakhir adalah Arduino Uno R3 (Revisi 3), menggunakan ATMEGA328 sebagai Microcontrollernya, memiliki 14 pin I/O digital dan 6 pin input analog. Untuk pemograman cukup menggunakan koneksi USB type A to To type B. Sama seperti yang digunakan pada USB printer.

2)      Arduino Due. Berbeda dengan saudaranya, Arduino Due tidak menggunakan ATMEGA, melainkan dengan chip yang lebih tinggi ARM Cortex CPU. Memiliki 54 I/O pin digital dan 12 pin input analog. Untuk pemogramannya menggunakan Micro USB, terdapat pada beberapa handphone.

               3)      Arduino Mega. Mirip dengan Arduino Uno, sama-sama menggunakan USB type A to B         untuk pemogramannya. Tetapi Arduino Mega, menggunakan Chip yang lebih tinggi ATMEGA2560. Dan tentu saja untuk Pin I/O Digital dan pin input Analognya lebih banyak dari Uno.

          4)      Arduino Leonardo. Bisa dibilang Leonardo adalah saudara kembar dari Uno. Dari mulai jumlah pin I/O digital dan pin input Analognya sama. Hanya pada Leonardo menggunakan Micro USB untuk pemogramannya.

    5)      Arduino Fio. Bentuknya lebih unik, terutama untuk socketnya. Walau jumlah pin I/O digital dan input analognya sama dengan uno dan leonardo, tapi Fio memiliki Socket XBee. XBee membuat Fio dapat dipakai untuk keperluan projek yang berhubungan dengan wireless.

    6)      Arduino Lilypad. Bentuknya yang melingkar membuat Lilypad dapat dipakai untuk membuat projek unik. Seperti membuat amor iron man misalkan. Hanya versi lamanya menggunakan ATMEGA168, tapi masih cukup untuk membuat satu projek keren. Dengan 14 pin I/O digital, dan 6 pin input analognya.

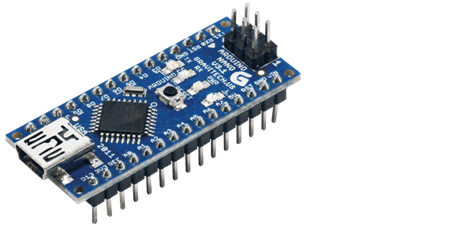

    7)      Arduino Nano. Sepertinya namanya, Nano yang berukulan kecil dan sangat sederhana ini, menyimpan banyak fasilitas. Sudah dilengkapi dengan FTDI untuk pemograman lewat Micro USB. 14 Pin I/O Digital, dan 8 Pin input Analog (lebih banyak dari Uno). Dan ada yang menggunakan ATMEGA168, atau ATMEGA328.

   8)      Arduino Mini. Fasilitasnya sama dengan yang dimiliki Nano. Hanya tidak dilengkapi dengan Micro USB untuk pemograman. Dan ukurannya hanya 30 mm x 18 mm saja.

   9)      Arduino Micro. Ukurannya lebih panjang dari Nano dan Mini. Karena memang fasilitasnya lebih banyak yaitu; memiliki 20 pin I/O digital dan 12 pin input analog.

   10)      Arduino Ethernet. Ini arduino yang sudah dilengkapi dengan fasilitas ethernet. Membuat Arduino kamu dapat berhubungan melalui jaringan LAN pada komputer. Untuk fasilitas pada Pin I/O Digital dan Input Analognya sama dengan Uno.

    11)      Arduino Esplora. Rekomendasi bagi kamu yang mau membuat gadget sepeti Smartphone, karena sudah dilengkapi dengan Joystick, button, dan sebagainya. Kamu hanya perlu tambahkan LCD, untuk lebih mempercantik Esplora.

    12)      Arduino Robot. Ini adalah paket komplit dari Arduino yang sudah berbentuk robot. Sudah dilengkapi dengan LCD, Speaker, Roda, Sensor Infrared, dan semua yang kamu butuhkan untuk robot sudah ada pada Arduino ini.

A.     Kelebihan Arduino

1.      Tidak perlu perangkat chip programmer karena di dalamnya sudah ada bootloader yang akan menangani upload program dari komputer.

2.      Sudah memiliki sarana komunikasi USB, sehingga pengguna Laptop yang tidak memiliki port serial/RS323 bisa menggunakan nya.

3.      Bahasa pemrograman relatif mudah karena software Arduino dilengkapi dengan kumpulan library yang cukup lengkap.

4.      Memiliki modul siap pakai (shield) yang bisa ditancapkan pada board Arduino. Misalnya shield GPS, Ethernet, SD Card, dll.

B.     Contoh project Arduino

Hasilnya dari membuat suatu program dari Arduino salah satunya adalah menghidupkan LED dengan Arduino, seperti pada gambar dihalaman selanjutnya

Hasil pembuatan program

LED ini sebenarnya hidupnya bergantian dengan mengatur waktu hidup dan mati nya di halaman coding. Untuk coding Arduino untuk menyalakan lampu LED dengan hidup dan mati sendiri atau lebih tepatnya berkedip bergantian  seperti ini kurang lebih:

void setup() {
pinMode(13, OUTPUT);

}
void loop() {
digitalWrite(13, HIGH);
delay(1000);
digitalWrite(13, LOW);
delay(1000);
}

Untuk pengetikan coding di atas di Aplikasi khusus Arduino namanya pun Arduino.
