1.Topologi Bus Topologi ini menggunakan satu segment (panjang kabel) backbone, yaitu yang menyambungkan semua host secara langsung. Apabila komunikasinya dua arah di sepanjang ring, maka jarak maksimum antara dua simpul pada ring dengan n simpul adalah n/2. Topologi ini cocok untuk jumlah prosesor yang relatif sedikit dengan komunikasi data minimal.

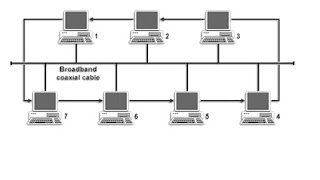

Gambar 2.1 Gambar Topologi Bus
Pada topologi Bus, kedua unjung jaringan harus diakhiri dengan sebuah terminator. Barel connector dapat digunakan untuk memperluasnya. Jaringan hanya terdiri dari satu saluran kabel yang menggunakan kabel BNC. Komputer yang ingin terhubung ke jaringan dapat mengkaitkan dirinya dengan mentap Ethernetnya sepanjang kabel. Linear Bus: Layout ini termasuk layout yang umum. Satu kabel utama menghubungkan tiap simpul, ke saluran tunggal komputer yang mengaksesnya ujung dengan ujung. Masing-masing simpul dihubungkan ke dua simpul lainnya, kecuali mesin di salah satu ujung kabel, yang masing-masing hanya terhubung ke satu simpul lainnya. Topologi ini seringkali dijumpai pada sistem client/server, dimana salah satu mesin pada jaringan tersebut difungsikan sebagai File Server, yang berarti bahwa mesin tersebut dikhususkan hanya untuk pendistribusian data dan biasanya tidak digunakan untuk pemrosesan informasi.
Instalasi jaringan Bus sangat sederhana, murah dan maksimal terdiri atas 5-7 komputer. Kesulitan yang sering dihadapi adalah kemungkinan terjadinya tabrakan data karena mekanisme jaringan relatif sederhana dan jika salah satu node putus maka akan mengganggu kinerja dan trafik seluruh jaringan. Keunggulan topologi Bus adalah pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain. Kelemahan dari topologi ini adalah bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan. Topologi linear bus merupakan topologi yang banyak dipergunakan pada masa penggunaan kabel Coaxial menjamur. Dengan menggunakan T-Connector (dengan terminator 50ohm pada ujung network), maka komputer atau perangkat jaringan lainnya bisa dengan mudah dihubungkan satu sama lain. Kesulitan utama dari penggunaan kabel coaxial adalah sulit untuk mengukur apakah kabel coaxial yang dipergunakan benar-benar matching atau tidak. Karena kalau tidak sungguh-sungguh diukur secara benar akan merusak NIC (network interface card) yang dipergunakan dan kinerja jaringan menjadi terhambat, tidak mencapai kemampuan maksimalnya. Topologi ini juga sering digunakan pada jaringan dengan basis fiber optic (yang kemudian digabungkan dengan topologi star untuk menghubungkan dengan client atau node).
Berikut adalah ciri-ciri dari topologi bus :
1. Teknologi lama, dihubungkan dengan satu kabel dalam satu baris
2. Tidak membutuhkan peralatan aktif untuk menghubungkan terminal/komputer
3. Sangat berpengaruh pada unjuk kerja komunikasi antar komputer, karena hanya bisa digunakan oleh satu komputer
4. Kabel “cut” dan digunakan konektor BNC tipe T
5. Diujung kabel dipasang 50 ohm konektor
6. Jika kabel putus maka komputer lain tidak dapat berkomunikasi dengan lain
7. Susah melakukan pelacakan masalah
8. Discontinue Support.
a. Keuntungan topologi bus:
v Hemat kabel.
v Layout kabel sederhana.
v Mudah dikembangkan.
b. Kerugian topologi bus:
v Deteksi dan isolasi kesalahan sangat kecil.
v Kepadatan lalu lintas.
v Bila salah satu client rusak, maka jaringan tidak bisa berfungsi.
v Diperlukan repeater untuk jarak jauh.
2. Topologi Ring
Topologi ini menghubungkan satu host ke host setelah dan sebelumnya. Secara fisik jaringan ini berbentuk ring (lingkaran).
Gambar 2.2 Gambar Topologi Ring
Topologi cincin juga merupakan topologi jaringan dimana setiap titik terkoneksi ke dua titik lainnya, membentuk jalur melingkar membentuk cincin. Pada topologi cincin, komunikasi data dapat terganggu jika satu titik mengalami gangguan. Jaringan FDDI mengantisipasi kelemahan ini dengan mengirim data searah jarum jam dan berlawanan dengan arah jarum jam secara bersamaan.
Berikut adalah ciri-ciri dari topologi ring cincin :
1. Teknologi IBM yang biasa dipasangkan dengan mesin IBM AS/400
2. Standar IEEE 802.5
3. Membentuk “cincin”
4. Setiap segmen di hubungkan dengan “hub central” MSAU = Multistation Access Unit
5. Konektor AUI : Attachment User Interface
6. Teknologi token pasing untuk mengirimkan paket data dalam ring
7. Jika komputer satu down maka data masih bias mengalir
8. Discontinue Support
a. Keuntungan topologi ring :
Ø Hemat Kabel
b. Kerugian topologi ring:
Ø Peka kesalahan.
Ø Pengembangan jaringan lebih kaku.
3. Topologi Star
Menghubungkan semua kabel pada host ke satu titik utama. Titik ini biasanya menggunakan Hub atau Switch. Topologi bintang merupakan bentuk topologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna. Topologi jaringan bintang termasuk topologi jaringan dengan biaya menengah.
Gambar 2.3 Gambar Topologi Star
Kelebihan dari topologi ini adalah :
a. Kerusakan pada satu saluran hanya akan mempengaruhi jaringan pada saluran tersebut dan station yang terpaut.
b. Tingkat keamanan termasuk tinggi.
c. Tahan terhadap lalu lintas jaringan yang sibuk.
d. Penambahan dan pengurangan station dapat dilakukan dengan mudah.
e. Kekurangan dari topologi ini, jika node tengah mengalami kerusakan, maka seluruh jaringan akan terhenti. Penanganan dari kekurangan tersebut adalah dengan disiapkannya node tengah cadangan.
Berikut adalah ciri-ciri dari topologi star :
1. Topologi yang banyak digunakan sampai saat ini.
2. Perangkat dihubungkan ke sebuah terminal (hub/switch).
3. Teknologi Ethernet IEEE 802.3.
4. Disebut 10Base T.
5. Konektor RJ-45
6. Jika salah satu komputer down tidak mempengaruhi yang lain & pelacakan kesalahan sangat cepat.
7. Akses ke komputer lain lebih cepat & mudah untuk di upgrade.
8. Jaraknya hanya 100 meter.
9. Mudah upgrade.
4. Topologi Tree
Topologi Hierarchical yang lebih umum dikenal dengan Topolgi Tree (Pohon) merupakan pengembangan dari topologi bus dan juga topologi Bintang dimana media transmisi satu kabel yang bercabang tetapi loop tidak tertutup. Pada topologi Tree dimulai dari suatu titik (Headend) dimana seperti topologi bintang dan dari situlah kemudian beberapa kabel ditarik bercabang lalu pada setiap cabang terhubung ke beberapa terminal dalam bentuk topologi Bus. Topologi jaringan pohon juga sering disebut dengan topologi jaringan bertingkat dengan beberapa tingkatan simpul atau node.
Gambar 2.5 Gambar Topologi Hirarki/Pohon
Berikut adalah Ciri-ciri Topologi Hierarchical/Tree:
1. Kombinasi antara topologi bintang dan topologi bus
Kelebihan Topologi Hierarchical/Tree (Pohon) 1. Dapat membentuk kelompok yang dibutuhkan
Kelemahan Topologi Hierarchical/Tree (Pohon) 1. Bila simpul pada hirarki lebih tinggi tidak berfungsi atau bermaslah maka kelompok lain yang berada dibawahnya akan menjadi tidak efektif.
5. Topologi Hybrid
TOpologi jaringan Hybrid adalah salah satu jenis topologi jaringan yang mengkombinasikan dua atau lebih topologi yang berbeda menjadi sebuah bentuk baru topologi pada system jaringan computer. Bila topologi berbeda terhubung ke satu sama lainnya dan tidak menampilkan satu karakteristik topologi tertentu maka desain jaringan tersebut bisa dikatakan termasuk Topologi Jaringan Hybrid. Topologi Hybrid menggunakan kombinasi dari dua atau lebih topoogi yang sedemikian rupa sehingga jaringan yang dihasilkan tidak menunjukkan salah satu dari standar topologi (misalnya bus, star, cincin, dll)
Topologi Jaringan Hybrid juga merupakan salah satu bentuk topoogi jaringan fisik yang sudah sangat umum digunakan selain jenis jaringan computer lainnya sseperti jaringan point-to-point, topologi bus, topologi ring, topologi star, dll. Klasifikasi topologi dibuat berdasarkan hubungan antara node yang berbeda dalam jaringan. Pilihan untuk menggunakan topologi tertentu btergantung pada berbagai factor. Masing-masing topologi ini memiliki kelebihan dan kekurangan.
C. Kelebihan dan Kekurangan Topologi Jaringan Hybrid
Ø Kelebihan :
· Salah satu keuntungan yang menonjol topologi hybrid adalah fleksibilitas. Topologi jaringan hybrid dirancang sedemikiana rupa sehingga dapat diterapkan untuk sejumlah lingkungan jaringan yang berbeda.
· Hybrid mengkimbinasikan konfigurasi yang berbeda tapi dapat bekerja dengan sempurna untuk jumlah lalu lintas jaringan yang berbeda.
· Menambahkan koneksi perifer lain cukup mudah, seperti node baru dan/atau periferal dapat terhubung antar topologi berbeda
· Dibandingkan dengan jenis topologi komputer lainya, topologi ini terpercaya. Memiliki toleransi kesalahan yang lebih baik. ketika sejumlah topologi berbeda terhubung ke satu sama lain
· Ketika link tertentu dalam jaringan komputer mengalami gangguan, tidak menghambat kerja dari jaringan lainnya.
· Jenis topologi dapat dikombinasikan dengan jenis-jenis topologi jaringan komputer lain tanpa harus membuat perubahan apapun pada topologi yang telah ada.
· Kecepatan topologi konsisten, seperti menggabungkan kekuatan dari masing-masing topologi dan menghilangkan kelemahannya. Oleh sebab itu topologi jaringan hybrid sangat efisien
· Kelebihan topologi hybrid yang paling penting adalah mengabaikan kelemahan topologi berbeda yang terhubung dan hanya akan dipertimbangkan segi kekuatannya walaupun topologi jaringan hybrid kelihatan sangat rumit tapi merupakan solusi untuk perluasan jaringan tanpa harus merombak topologi jaringan yang teleh terbangun sebelumnya.
Ø Kekurangan :
· Karena merupakan penggabungan beberapa bentuk menjadi topologi hybrid, maka pengelolaan topologi akan menjadi lebih sulit.
· Dari segi ekonomisnya jaringan hibrid sulit dipertahankan karena membutuhkan biaya yang lebih topologi tinggi dibandingkan dengan topologi jaringan yang murni dalam satu bentuk. Faktor biaya dapat dihubungkan dengan biaya penambahan hub dan Biaya pengkabelan yang meningkat untuk membangun bentuk topologi ini.
· Instalasi dan konfigurasi dari topologi ini sulit karena ada topologi yang berbeda yang harus dihubungkan satu sama lainnya, pada saat yang sama harus dipastikan bahwa tidak satupun dari node dijaringan gagal berfungsi sehingga membuat instalasi dan konfigurasi topologi hybrid menjadi sangat sulit.
· Terlepas dari keuntungan dan kerugian topologi hibrid harus diakui bahwa tidak ada kekhawatiran untuk mengubah topologi yang telah ada jika kebutuhan perluasan jaringan diperlukan. Jika dibandingkan kelebihan dan kekurangan dari topologi komputer lain, boleh dikatakan bawa topologi hybrid adalah yang terbaik.
· Pada Topologi hybrid dilakukan ketika ada lebih dari dua dasar topologi bekerja pada satu tempat yang harus dihubungkan satu sama lainnya. jika topologi bintang yang terhubung ke topologi bintang lainnya, hal ini masih topologi star. Namun, bila topologi star dan topologi bus terhubung ke satu sama lainnya maka didefinisikan sebagai topologi hybrid.Seringkali ketika topologi terhubung satu sama lainnya sehingga tata letak topologi yang dihasilkan sulit difahami meskipun topologi yang baru bekerja tersebut mungkin tanpa masalah. Sebagai contoh, sebuah jaringan pohon terhubung ke jaringan pohon masih topologi jaringan pohon. Sebuah topologi hybrid selalu diproduksi ketika dua jaringan dasar yang berbeda topologi terhubung. Dua contoh umum untuk jaringan Hybrid adalah: Bintang cincin jaringan dan jaringan bintang bus.Sebuah jaringan cincin bintang terdiri dari dua atau lebih topologi star terhubung menggunakan unit multistation akses (MAU) sebagai hub terpusat.Sebuah jaringan Bus Bintang terdiri dari dua atau lebih topologi star terhubung menggunakan batang bus (bus batang berfungsi sebagai tulang punggung jaringan).
